2026 Treoir deiridh maidir le Tithíocht Tube T8 faoi stiúir le PCB 10mm: Sonraí Teirmeacha, Comhlíonadh 3D CAD & UL

Achoimre Fheidhmeach: Príomhbhealaí Tógála do Dhéantóirí LED Tráchtála SAM

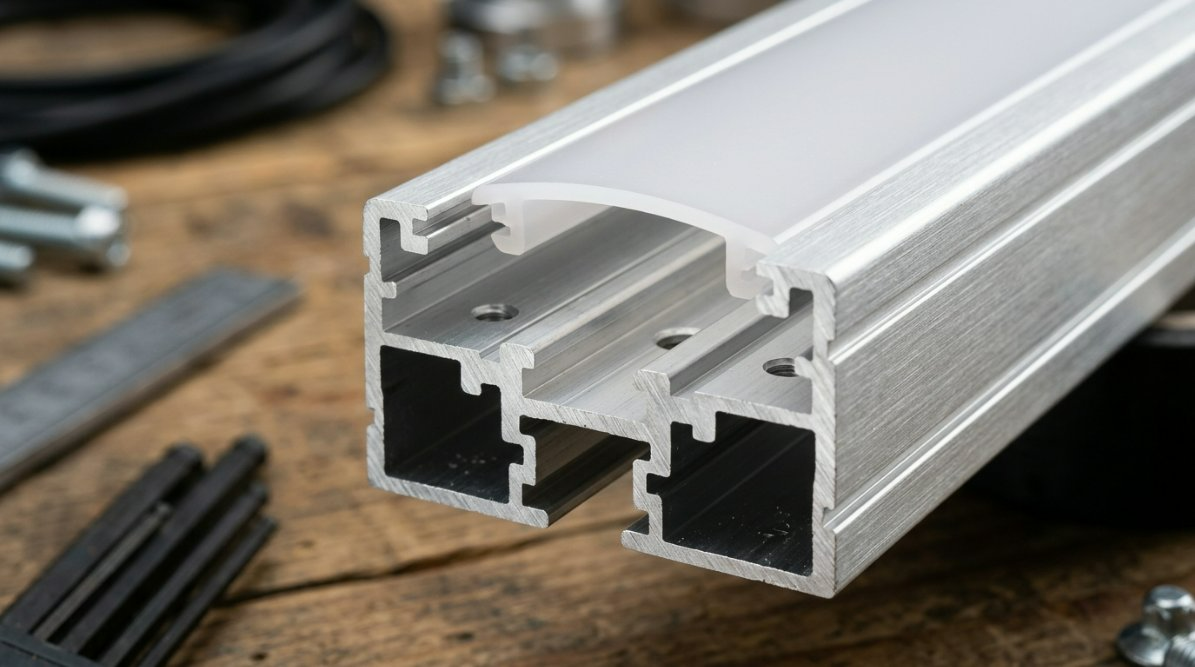

I dtionscal an-iomaíoch soilsiú tráchtála Mheiriceá Thuaidh, is é corrlaigh agus éifeachtúlacht a chinneann rath. De réir mar a fhéachann forbróirí soilsithe le feidhmíocht a bharrfheabhsú agus iad ag gearradh costais déantúsaíochta, tá formáid struchtúrach an fheadáin líneach T8 fós ina phríomhthiománaí. Ár príomhthionscadalTithíocht Tube T8 LED préimhe le PCB 10mmis céim ollmhór éabhlóideach é. Trí lorg easbhrúite alúmanaim a chur in oiriúint go sonrach do chláir chiorcaid phriontáilte 10mm caighdeánach, cuirimid deireadh le spás struchtúrach marbh, laghdaítear meáchain tithíochta, agus tiomáinimid costais amhábhar gan cur isteach ar rigidity.

Maidir le dáileoirí, conraitheoirí agus monaróirí trealaimh bhunaidh (OEManna) na Stát Aontaithe, ciallaíonn an speisialtóireacht seo bainistíocht teirmeach níos éasca, tréithe leictreacha intuartha, agus comhoiriúnacht fhisiceach dhíreach le línte cóimeála SMT ardluais uathoibrithe (Surface Mount Technology). Leanann JE de bheith ag tacú leis na hoibríochtaí domhanda seo mar phríomh-chomhpháirtí déantúsaíochta sa tSín, ag líonadh na bearna idir luasanna táirgeachta ard-toirte agus tagarmharcanna cáilíochta mionsonraithe.

Ardbhainistíocht Teasa: Prótacal Beachtais 10mm ThermaCore a thabhairt isteach

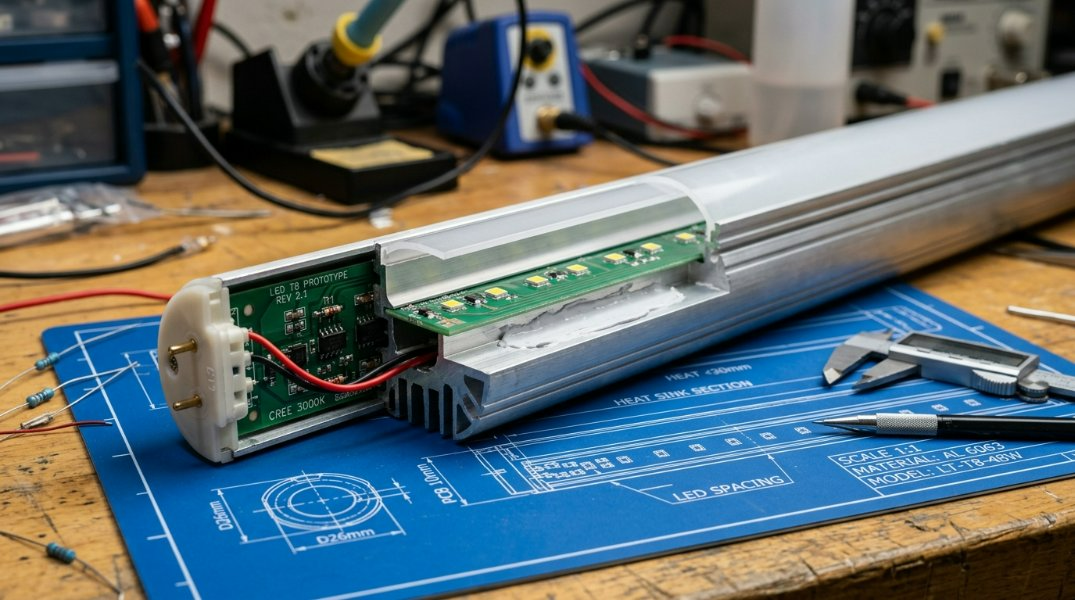

Is é díghrádú teirmeach an príomh-scrogall maidir le fad saoil LED. Chun an dúshlán seo a réiteach maidir le feidhmchláir ard-aschuir, thug JE isteach anPrótacal Beachtais 10mm ThermaCore. Déanann an mhodheolaíocht deartha seo an t-achar dromchla teagmhála idir an t-iompróir PCB 10mm agus cnámh droma tithíochta alúmanaim AL6063-T5 a bharrfheabhsú. Trí éagsúlachtaí lamháltais a choinneáil faoi bhun 0.05mm, uasmhéadaíonn an prótacal seo éifeachtúlacht aistrithe teasa go díreach ó na dé-óid go dtí na bealaí seachtracha diomailt teirmeach.

Droichead na Bearna: Mionsonraí maidir le Difreáil Theirmeach agus Anailís Easbhrúite

Ag baint úsáide as cóimhiotal struchtúrach AL6063-T5, feidhmíonn ár bpróifílí easbhrúite mar siní teasa an-éifeachtach. I saotharlanna tástála, anPrótacal Beachtais 10mm ThermaCoreléirigh seoltacht theirmeach mórthaibhseach 200 W/m·K. Laghdaíonn an córas seo an fhriotaíocht theirmeach iomlán suas le 18% i gcomparáid le cásanna cineálacha T8 il-oiriúnacha a fhreastalaíonn ar leithid éagsúla PCB. Faoi oibriú leanúnach ag 120V/277V, fanann teochtaí acomhail ar an leibhéal LED go seasta faoi 65°C (149°F), rud a chuireann cosc ​​ar dhímheas lumen agus a ráthaíonn saolré níos mó ná 50,000 uair.

Dearadh a Luathú: Íoslódálacha Múnla 3D CAD le haghaidh Aisfheistithe Saincheaptha

Chun timthriallta dearaidh a laghdú d'fhoirne innealtóireachta, cuireann JE samhlacha cuimsitheacha 3D CAD (ar fáil i bhformáidí STP, STEP, agus DWG). Ceadaíonn na samhlacha digiteacha beachta seo fréamhshamhlú tapa, rud a chuireann ar chumas innealtóirí insamhaltaí teirmeacha anailíse críochta (FEA) agus seiceálacha feisteas fisiceach a reáchtáil sula dtosaíonn siad ag táirgeadh toirte. Tá an comhtháthú struchtúrach seo ríthábhachtach chun daingneáin soilsithe líneacha sruthlínithe buana a fhorbairt le haghaidh tairiscintí iomaíocha iarfheistithe.

Comhlíonadh Rialála na SA: Caighdeáin UL 2026 agus Sonraíochtaí DLC V6.0 a Loingseoireacht

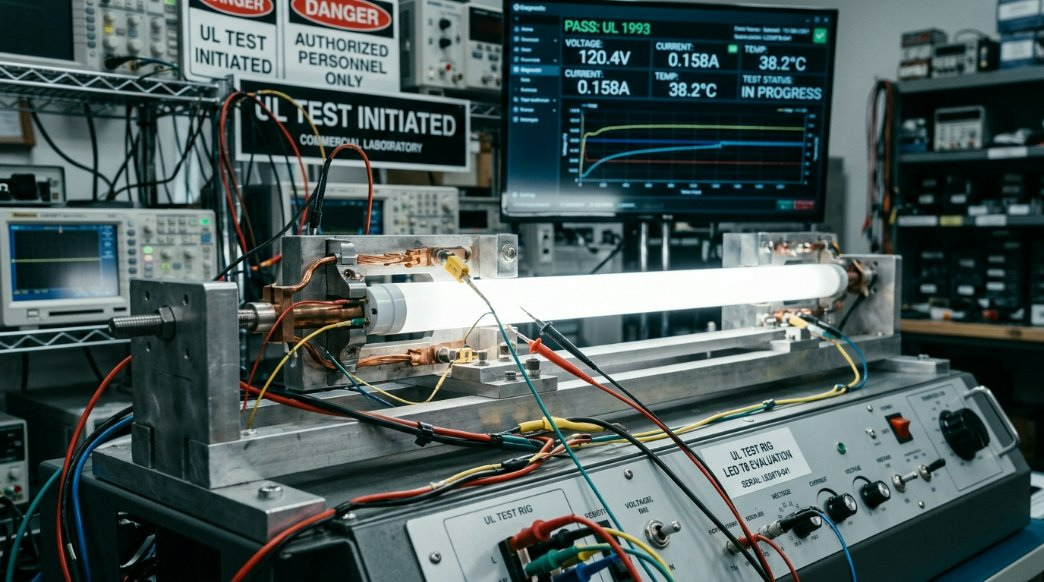

Éilíonn allmhairiú agus dáileadh táirgí soilsithe tráchtála i Meiriceá Thuaidh cloí go docht le creataí sábháilteachta agus éifeachtúlachta. Tá sé ríthábhachtach fo-chomhthionóil chomhlíontacha a roghnú agus iarratas á dhéanamh ar dheimhniúcháin UL 1598 (Luminaires) agus UL 1993 (Lampaí Féin-Bhallastaithe). JE'sCórais tithíochta feadán T8 LED saincheaptha JEbain úsáid as amhábhair polacarbonáit ard-thionchar, rátáilte dóiteáin (PC) a chomhlíonann go héasca aicmithe inadhainteachta UL 94 V-0.

Comhoiriúnacht FCC, CE, agus RoHS do Mhargadh Mheiriceá a chinntiú

Seachas feidhmíocht theirmeach, tá comhoiriúnacht leictreamaighnéadach (EMC) agus sábháilteacht comhshaoil ​​ríthábhachtach do chonarthaí cathrach agus corparáideacha ar scála mór. Tógtar ár gclúdach chun tiománaithe ard-minicíochta a chosaint go héifeachtach, rud a éascóidh comhlíonadh na dteorainneacha FCC Cuid 15 Aicme B. Ina theannta sin, tá na hábhair go léir a úsáidtear i bpróisis déantúsaíochta JE deimhnithe go hiomlán CE agus comhlíontach RoHS, ag cinntiú nach bhfuil aon substaintí guaiseacha srianta iontu agus ag simpliú formheasanna slabhra soláthair idirnáisiúnta.

Treoir maidir le Sonraíocht Theicniúil: Maitrís Cásálacha PCB Caighdeánach vs Ard-Aschur 10mm

Tá roinnt roghanna cumraíochta san áireamh inár raon táirgí a ndearnadh innealtóireacht orthu chun freastal ar éilimh ailtireachta éagsúla. Anseo thíos tá maitrís struchtúrach a thaispeánann tréithe teicniúla ár n-éagsúlachtaí caighdeánacha agus ard-aschuir uiscedhíonach:

Teagaisc Phraiticiúil Céim ar Chéim: Comhthionól Uiscedhíonach 4 Chéim le haghaidh Cásálacha T8

Chun rónta ard-rátáil IP67 a choinneáil ar phróifílí líneacha, tá gá le hullmhú cúramach agus le cur i gcrích beacht. Lean an nós imeachta suiteála ceithre chéim seo le tacaíocht shaineolach le haghaidh uas-iontaofachta réimse.

Céim 1: Cur isteach PCB 10mm Beachtas agus Iarratas Greamaigh Teirmeach

Glan an tsubstráit tithíochta alúmanaim go críochnúil ag baint úsáide as alcól isopropil chun deannach agus olaí a bhaint. Cuir sraith tanaí, cothrom de ghreamú teirmeach neamhsheoltach i bhfeidhm nó rith téip ghreamaitheach ard-aistrithe teasa síos an cainéal lár. Sleamhnaigh go cúramach an PCB 10mm isteach sa rian easbhrúite, ag cinntiú go luíonn sé cothrom gan aon phócaí aeir thíos.

Céim 2: An Clúdach Diffuser Polycarbonate (PC) a dhaingniú

Ailínigh an clúdach PC idirleata laistigh de na sliotáin glasála struchtúracha. Sleamhnán nó brúigh an clúdach go daingean isteach sna rianta go dtí go snaps sé i bhfeidhm. A chinntiú go bhfuil an feistiú comhsheasmhach feadh fad iomlán an fheadáin chun brú struchtúrach neamhchothrom ar na comhpháirteanna inmheánacha a chosc.

Céim 3: Próiseas IP67 Uiscedhíonta agus Athshéalaithe Deireadh-Caipín

Instealladh séalaithe silicone de ghrád préimhe, neodrach-leigheas isteach i ndlísheomraí cuasaithe na caipíní deiridh uiscedhíonach. Feed na sreanga nasc trí na bealaí grommet rubair inmheánacha agus brúigh an caipín deiridh flush i gcoinne aghaidh gearrtha an phróifíl tithíochta alúmanaim. Déan na tionóil a dhaingniú ag baint úsáide as crua-earraí gléasta cruach dhosmálta.

Céim 4: Ceangal Bioráin Deiridh agus Tástáil Tréleictreach

Déan tástáil fhrithsheasmhachta leictrigh agus frithsheasmhacha tréleictreach (ar a dtugtar tástáil Hi-Pot de ghnáth) chun a fhíorú nach bhfuil aon chonair ardvoltais gearrchiorcaid ar an easbhrúite alúmanaim. Déan iniúchadh amhairc ar na coirníní silicone timpeall imlíne an chaipín deiridh chun séala heirméiteach iomlán a chinntiú.

Treoir Ríomh Matamaitice & Leictreach maidir le Faid Chustaim T8

Teastaíonn tuiscint chríochnúil ar theorainneacha meicniúla teasa agus ar dhinimic chumhachta le haghaidh suiteálacha saincheaptha láidre innealtóireachta. Seachain teipeanna córais trí úsáid a bhaint as na creataí matamaitice speisialaithe thíos.

Foirmlí Ualach an tSoláthair Chumhachta agus Ríomhanna Binn Wattage in aghaidh na Crúibe

Chun suiteáil shábháilte, chobhsaí a chinntiú, ní mór d'innealtóirí riachtanais charnacha chumhachta a ríomh agus spás cloiginn sábháilteachta a fhágáil le haghaidh soláthairtí cumhachta (go hiondúil 20% do thiománaithe Aicme 2 faoi choinníollacha ualaigh leanúnach).

1. Ríomh an Scannán Líneach Iomlán:
   L_iomlán = (Cainníocht Feadán) x (Fad Aonaid ina chosa)

2. Socraigh Tomhaltas Cumhachta Uasta (P_max):
   P_max = L_iomlán x P_ft
   Áit a bhfuil P_ft = Tarraingt Cumhachta in aghaidh na Crúibe (m.sh., 4.5 Watts/ft le haghaidh PCBanna Ard-Éifeachtúlachta 10mm)

3. Ríomh Acmhainn Íosta Tiománaí (P_driver):
   P_driver = P_max x 1.20 (Áirítear leis an ngnáthchorrlach sábháilteachta 20% spás cloiginn)

Sampla:
   Nuair a thugtar 100 aonad feadáin 4ft T8 a ritheann ag 4.5W in aghaidh na coise:
   L_iomlán = 100 x 4 = 400 troigh
   P_max = 400 x 4.5 = 1,800 Watts
   P_driver = 1,800 x 1.20 = 2,160 Watts cumas carnach ag teastáil.

Ceisteanna Coitianta (FAQ)

An bhfuil Cásálacha 10mm PCB T8 comhoiriúnach le héiceachórais Baile Cliste (Matter, Apple HomeKit, Amazon Alexa)?

Tá. Toisc gur imfháluithe fisiceacha iad ár gclúdach atá deartha chun tacú le stiallacha caighdeánacha LED 10mm, braitheann comhoiriúnacht go hiomlán ar an tiománaí agus an rialtóir LED a roghnaíonn tú. Tríd an spás inmheánach a líonadh le stiallacha LED cliste 10mm Matter-comhoiriúnach nó Zigbee, is féidir leat do chóras soilsithe líneach T8 a chomhtháthú le haon ardán baile cliste nua-aimseartha.

Cad iad na lamháltais gearrtha cruinn agus na eatraimh spásála in aghaidh an mhéadair le haghaidh stiallacha stiúir 10mm?

Tá na lamháltais gearrtha agus na paraiméadair spásála á rialú ag do dhearadh PCB roghnaithe. Go struchtúrach, gearrtar easbhrúiteáin alúmanaim préimhe JE go lamháltas fisiceach ultra-beacht de +/- 0.5mm. Molaimid d’fhoirne innealtóireachta 1.5mm ar a laghad d’imréiteach a fhágáil ag gach ceann den fheadán chun rianta sábháilte copair agus ceanntásca nasc críochfoirt a cheadú.

Cad iad na treoracha sábháilteachta ríthábhachtacha chun Deimhniú Flex IP67/IP68 a chothabháil?

Chun ard-fhriotaíocht uisce agus deannaigh IP67/IP68 a choinneáil ar feadh saolréanna fada seirbhíse, ní mór duit úsáid a bhaint as séalaithe silicone ardchaighdeáin neodrach-leigheas nach ndéanfaidh creimeadh ar rianta copair. Deimhnigh i gcónaí go ndéantar cáblaí cumhachta seachtracha a stiúradh go slán trí fhaireoga faoisimh brú rubair de ghrád tionsclaíochta, agus déan tástálacha difreálaigh brú ar bhaisceanna samplacha chun sláine róin a fhíorú.

Ardaigh do Tháirgeadh: Comhpháirtí Linn ag https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html

Cibé an bhfuil tú ag dearadh daingneáin le haghaidh eagair plandlainne íogaire plandaí, timpeallachtaí fuar tionsclaíochta, nó tionscadail ailtireachta nua-aimseartha, déanann oibriú le monaróir taithí an difríocht ar fad. Déan iniúchadh ar ár tiomnaitheTithíocht feadán faoi stiúir T8 le tairseach theicniúil PCB 10mmathbhreithniú a dhéanamh ar phleananna mionsonraithe ailtireachta, ar roghnúcháin shaincheaptha anóidithe, agus ar struchtúir seachadta bulc.
