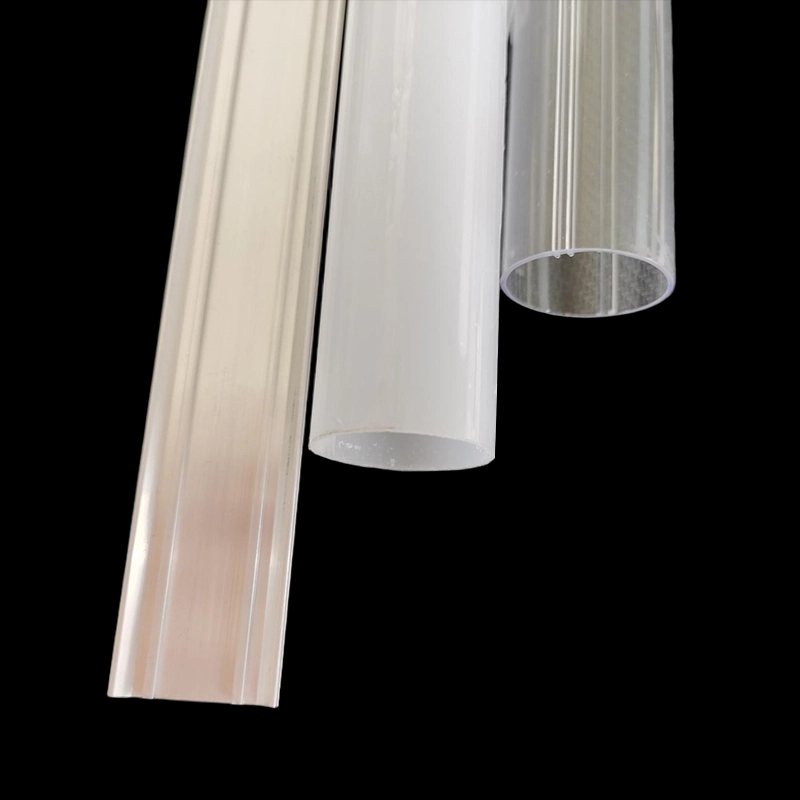

T8 Tithíocht Feadáin stiúir Dúbailte le haghaidh Soilsiú Líneach OEM

JE'sT8 tithíocht feadán LED dhá thaobhardán imfhálaithe folamh é do thionscadail soilsithe líneacha OEM. Tá trastomhas lasmuigh 26 mm ag an gcumraíocht dheimhnithe, dhá phost PCB 12 × 1 mm, próifíl inmheánach alúmanaim 6063, imfhálú polycarbonate soiléir nó frosted, caipíní deireadh plaisteacha, agus leagan amach tiománaí seachtrach. Tá faid caighdeánacha nó saincheaptha ar fáil ó 600 mm go 2400 mm, le cumraíochtaí IP20 agus IP65 ar fáil.

Is é an focal eochairtithíocht. Ní thiocfaidh an táirge seo ina lampa oibre go dtí go mbeidh na soilse, tionóil PCB, sreangú, tiománaí, foirceannadh deiridh, agus aon rónta riachtanacha roghnaithe agus comhtháite. Ba cheart do cheannaitheoirí mar sin é a mheas ó líníocht rialaithe agus sampla cóimeáilte – ní ón ainm T8 amháin. Déan athbhreithniú ar an láthairT8 tithíocht lonrúil dhá thaobhsula gcuirfidh tú do PCB agus riachtanais tionscadail chuig JE.

Is Tithíocht OEM Folamh é an Táirge, Ní Lampa T8 Críochnaithe nó Athsholáthar Fluaraiseacha

Aithníonn “T8” formáid ghinearálta an fheadáin, ach ní shuíonn sé comhoiriúnacht leictreach nó meicniúil le daingneán fluaraiseachta atá ann cheana féin. D’fhéadfadh go mbeadh cuma eolach ar thithíocht 26 mm agus úsáid á baint as cláir go hiomlán difriúil, sreangú, caipíní deiridh, sonraí gléasta agus ailtireacht chumhachta.

Ná glac leis go nglacann sé le ballasta fluaraiseacha traidisiúnta, go n-oireann sé do choinneálaí lampa G13, go n-áirítear bioráin phríomhlíonra, nó go bhféadfaidh sé lampa suiteáilte ceann ar cheann a athsholáthar. Níl aon cheann de na sonraí sin deimhnithe ag trastomhas na tithíochta. Má tá gá le comhoiriúnacht iarfheistithe, cuir an bonn geoiméadracht, socrú bioráin, fad iomlán an lampa, ionchur leictreach, modh sreangaithe, agus comhéadan daingneáin ar an líníocht cheadaithe.

Bíonn tionchar ag an idirdhealú seo ar cheannach freisin. Sainaithníonn an tsonraíocht tithíochta an pacáiste easbhrúite agus imfhálaithe. Ní shainíonn sé, leis féin, cainníocht LED, teocht dath, aschur solais, dáileadh optúil, cumhacht, iompar tiománaithe, dimming, cosaint borrtha, teocht oibriúcháin, nó saol seirbhíse. Is cinntí críochnaithe-luminaire iad sin arna rialú ag clár deartha agus cáilíochtaí comhpháirteanna an cheannaitheora.

Trasghearradh de Thionól Tithíochta T8 Dhá Thaobh

Comhcheanglaíonn an tionól comhlacht polycarbonate cruinn le próifíl inmheánach alúmanaim. Laistigh den trasghearradh sin tá dhá shuíomh PCB, gach ceann acu aitheanta mar 12 × 1 mm. Tugann an socrú seo dhá shuíomh gléasta do dhearthóir OEM do bhoird stiúir taobh istigh de chlúdach feadán 26 mm amháin.

Soláthraíonn an cuir isteach alúmanaim struchtúr inmheánach sainithe do na suíomhanna PCB. Féadfaidh sé páirt a ghlacadh freisin in aistriú teasa ó na boird, ach ní féidir feidhmíocht theirmeach a thuiscint ó ainm nó próifíl cóimhiotail amháin. Bíonn tionchar ag luchtú stiúir, tógáil boird, ábhar comhéadan teirmeach, cáilíocht teagmhála, caillteanais tiománaithe, teocht chomhthimpeallach, treoshuíomh an fheadáin, agus sreabhadh aer ar an teocht oibriúcháin. An dearadh teirmeach a cheadú leis na boird stiúir atá beartaithe suiteáilte.

Conas a thacaíonn na suíomhanna PCB péireáilte le dhá aghaidh lonrúil

Ligeann dhá shuíomh PCB na stiúir a shocrú i dtreo dhá thaobh an fheadáin seachas a bheith ag brath ar bhord amháin chun an imlíne iomlán a shoilsiú. Is féidir leis sin a bheith oiriúnach do shoilsiú líneach déthreo, luminaires ar fuaidreamh, soilsiú taispeána, taobh istigh idirthurais, agus suiteálacha eile ina bhfuil gá le solas i níos mó ná treo amháin.

Ní ráthaíonn an t-easbhrúite uillinn bhíoma ar leith nó scoilt solais 50/50 comhionann. Braitheann an dáileadh iarbhír ar threoshuíomh na suíomhanna PCB, pacáiste stiúir, spásáil dé-óid, leithead an bhoird, fad go dtí an polycarbonate, bailchríoch diffuser, bac inmheánach, agus dromchlaí luminaire in aice láimhe. Tá claonadh ag PC soiléir sainmhíniú LED agus treo aschuir a chaomhnú; Meascann PC frosted an solas ar bhealach níos éifeachtaí ach féadann sé déine infheicthe a laghdú agus rialú léas a mhaolú.

Sula gceadaítear uirlisiú nó táirgeadh, déan iniúchadh ar shampla soilsithe ón dá thaobh. Cuardaigh íomháú LED, bannaí dorcha in aice leis an cuir isteach alúmanaim, éagsúlacht datha, scáthanna deiridh, agus difríochtaí gile idir an dá aghaidh. Baineann tástáil fhótaiméadrach leis an leibhéal críochnaithe-luminaire toisc nach bhfuil aon fhoinse solais sa tithíocht fholamh.

Deimhnigh na comhpháirteanna tithíochta a sholáthraítear i gcomparáid le soilse ceannaitheoir-shonraithe, tionóil PCB, sreangú, tiománaí, agus rónta

Ba cheart go ndéanfadh luachan tithíochta páirteanna arna soláthar ag JE a scaradh ó chomhpháirteanna leictreacha arna soláthar ag an gceannaitheoir. Bunaithe ar an tuairisc táirge foilsithe, is féidir leis an imfhálú próifíl alúmanam 6063 inmheánach, polycarbonate soiléir nó frosted, agus caipíní deireadh plaisteach. Úsáideann an ailtireacht tiománaí seachtrach. Ba cheart go mbeadh an t-ábhar pacála beacht, stíl caipín deiridh, crua-earraí, rónta, páirteanna cábla-iontrála, agus seirbhísí cóimeála fós liostaithe de réir a chéile sa luachan.

De ghnáth ní mór don cheannaitheoir na cláir stiúir, na soilse stiúir, an sreangú, na nascóirí, an t-ábhar comhéadan teirmeach, an tiománaí, an modh talún a shainiú nuair is infheidhme, agus na foircinn leictreacha deiridh. Maidir le sprioc IP65, ní mór an fhreagracht maidir le gaiscéid, séalaithe, faireoga cábla, séalaithe caipín deiridh, agus próiseas tionóil a bheith soiléir go háirithe. Ní luminaire IP65 go huathoibríoch é sraith páirteanna atá in ann IP65 tar éis cóimeáil réimse neamhrialaithe.

Maitrís Sonraíochta le haghaidh Líníochta agus Athbhreithniú Comhpháirte

Bain úsáid as an maitrís seo a leanas mar phointe tosaigh le haghaidh athbhreithniú líníochta. Aithníonn luachanna foilsithe cumraíocht an táirge atá ar fáil; ní chuirtear in ionad lamháltais a bhaineann go sonrach le tionscadail, seiceálacha oiriúnachta nó athbhreithniú rialála.

Céimseata sheasta: trastomhas 26 mm agus dhá shuíomh PCB 12 × 1 mm, le oiriúnacht agus lamháltais ceadaithe ar an líníocht

Is iad na suíomhanna PCB 26 mm trastomhas agus péireáilte 12 × 1 mm an croí-chéimseata, ach ní leor toisí ainmniúla le haghaidh scaoileadh. Is féidir le bord atá deartha ar an leithead ainmniúil céanna agus a shliotán ceangal a dhéanamh má chruann monarú boird, easbhrúite, bogha, sciath, agus lamháltais cóimeála sa treo mícheart. Cruthaíonn oiriúnach scaoilte fadhb dhifriúil: gluaiseacht boird, teagmháil teirmeach neamhréireach, nó mí-ailíniú infheicthe taobh thiar den diffuser.

Seol imlíne an PCB iarbhír chuig JE seachas “bord 12 mm” a scríobh san RFQ amháin. Cuir san áireamh tiús PCB, bailchríoch imeall, maisc sádrála nó tógáil brataithe in aice leis an limistéar ionsáite, criosanna coinneála amach na gcomhpháirteanna, protrusions cónascaire, agus an treo atá beartaithe don chur isteach. Ba chóir go n-aithneodh an líníocht fhaofa na toisí atá ríthábhachtach lena n-oiriúnú agus go luafadh sé conas a dhéanfar iniúchadh ar na toisí sin.

Tógáil agus roghanna: próifíl inmheánach alúmanaim 6063, polacarbónáit shoiléir nó sioc, caipíní deiridh plaisteacha, tiománaí seachtrach, agus faid 600-2400 mm

Úsáidtear 6063 go coitianta le haghaidh próifílí alúmanaim easbhrúite toisc gur féidir é a fhoirmiú ina thrasghearrthacha rialaithe agus go nglacann sé le próisis chríochnaithe coitianta. Fós féin, ní sonraíocht iomlán teirmeach nó meicniúil é “alúmanam 6063”. Má bhaineann temper, cóireáil dromchla, seoltacht, cuma nó iompar creimeadh leis an tionscadal, cuir an ceanglas leis an líníocht agus iarr deimhniú.

Athraíonn fad níos mó ná an praghas ceannaigh freisin. Tá cásanna fada níos íogaire maidir le straightness, láimhseáil damáiste, ionsá PCB, rochtain sreangú, agus dearadh pacáiste. Deimhnigh an bhfuil do fhad sonraithe ag tagairt don easbhrúite gearrtha, don chomhlacht polacarbónáit, nó don aonad iomlán cóimeáilte lena n-áirítear caipíní deiridh. Liostaíonn JE caighdeánach agustithíocht feadán T8 LED saincheaptharoghanna ó 600 mm trí 2400 mm; ba cheart go n-aithneodh an luachan an fad críochnaithe beacht agus an lamháltas.

PC Glan nó Frosted, Foirceannadh Deiridh Chaipín, agus Roghanna Cumraíochta IP20 nó IP65

Roghnaigh polycarbonate soiléir nuair a bhíonn infheictheacht stiúir, aschur treorach, nó cuma na mbord inmheánach inghlactha. Féadann sé spásáil dé-óid, sreangú, hailt, agus earráidí ailínithe beaga a nochtadh, mar sin ní mór don tógáil inmheánach a bheith glan ó thaobh amhairc. Roghnaigh ríomhaire frosted nuair is gá duit meascadh amhairc níos fearr agus níos lú íomháú LED díreach. Níl an sioc in ionad spásáil leordhóthanach LED nó tástáil optúil, agus ba cheart a éifeacht ar tharchur a mheas leis an bhfíor-inneall solais.

Is minic a bhíonn caipíní deiridh ar an gcomhéadan nach bhfuiltear ag breathnú air. Socraíonn siad conas a dhúnann an feadán, conas a fhágann sreanga an tithíocht, agus conas a nascann an tionól leis an luminaire mórthimpeall. Níor cheart glacadh leis go soláthraíonn caipín deireadh plaisteach bonn fluaraiseacha caighdeánaithe nó séala uiscedhíonach. Cuir an modh coinneála, oscailt cábla, socrú cónascaire, marcáil polaraíocht, faoiseamh brú, agus riachtanais rochtana seirbhíse ar an líníocht.

Níl IP20 oiriúnach ach amháin nuair nach dteastaíonn cosaint ar uisce isteach sa dearadh críochnaithe. Tá an rogha IP65 beartaithe le haghaidh cumraíochta deannach-daingean agus scaird-resistant uisce, ach ní bhíonn feidhm ag an rátáil ach amháin tar éis an córas imfhálaithe iomlán agus an modh cóimeála a shainiú agus a thástáil. Is féidir le hailt deiridh-chaipín, iontrálacha cábla, comhbhrú róin, dromchlaí gearrtha, agus ceardaíocht táirgeachta go léir sceitheadh ​​a chur faoi deara.

Iarr ar conas an luaiteCumraíocht tithíochta IP20 nó IP65 T8difriúil i gcomhpháirteanna agus cóimeáil. Má sholáthraíonn JE páirteanna scaoilte chun go mbeidh do mhonarcha le chéile, aontú ar ábhair róin, suíomh séalaithe, coinníollacha leigheas nuair is ábhartha, cur isteach caipíní nó modh ceangail, agus tástáil iontrála an táirge chríochnaithe. Ná priontáil éileamh IP atá bunaithe ar shampla tithíochta neamhchóimeáilte amháin.

Teorainneacha Feidhmchláir le haghaidh Luminaires Idirthurais, Tráchtála, Ailtireachta agus Lasmuigh faoi Chosaint

Is féidir leis an bhformáid dhá thaobh tacú le taobh istigh feithiclí iarnróid, stáisiúin, soilsiú tráchtála, garáistí, scoileanna, monarchana agus suiteálacha líneacha eile. Ní bhíonn aon chaighdeán cáilíochta amháin ag na húsáidí seo, mar sin níor cheart go seasfadh ainm an iarratais do riachtanais innealtóireachta.

D’fhéadfadh go mbeadh gá le seiceálacha a bhaineann go sonrach le tionscadail le soilsiú feithiclí iarnróid maidir le hiompar creathadh, turrainge, lasair agus deataigh, sábháilteacht leictreach, comhoiriúnacht leictreamaighnéadach, inrianaitheacht ábhar, agus coinneáil slán. Ní chruthaíonn an chéimseata tithíochta 26 mm comhlíonadh aon cheann de na ceanglais sin. Tabhair an liosta doiciméad tástála nó ábhar do JE roimh shampláil ionas go bhfaighfear amach go luath fianaise nach bhfuil ar fáil seachas le linn don chustaiméir a bheith curtha isteach.

Maidir le luminaires tráchtála agus ailtireachta, de ghnáth ní mór do cheannaitheoirí díriú ar chuma, dáileadh solais, comhtháthú gléasta, rochtain tiománaithe, teas, glanadh agus cothabháil. Is féidir le PC Frosted soilse aonair a cheilt, ach is féidir le líne fada lonrúil criosanna dorcha a thaispeáint fós ag joints boird nó caipíní deiridh. Tóg sampla fad iomlán má tá tábhacht le cuma leanúnach; ní nochtfar as gearrtha gearr gach saincheist táirgthe.

Cuireann garáistí, monarchana, agus láithreacha cosanta lasmuigh deannaigh, taise, cleachtais ghlantacháin, éagsúlacht teochta, agus nochtadh ceimiceach féideartha. Tugann IP65 aghaidh ar dhul isteach faoi choinníollacha tástála sainithe, seachas friotaíocht UV, comhoiriúnacht cheimiceach, comhdhlúthú, friotaíocht tionchair, nó nochtadh neamhshrianta lasmuigh. Ní mór na maoine sin a shonrú agus a fhíorú ar leithligh. Má shuíonn an feadán taobh istigh de luminaire séalaithe eile, smaoinigh freisin ar theas gafa agus an bhfuil rochtain fós ag an tiománaí seachtrach.

Fianaise Faomhadh: Líníochtaí, Iniúchadh Samplach, Modhanna Tástála, Doiciméid Ábhartha, agus Tacaíocht Aighneachta UL nó ETL Gan Éileamh ar Dheimhniú Tithíochta

Tosaíonn pacáiste ceadaithe inchreidte le líníocht thrasghearrthach rialaithe agus líníocht cóimeála. Ba cheart go léireodh siad an trastomhas 26 mm, suímh PCB, príomh-chomhéadain, glaonna amach ábhair, sonraí caipín deiridh, sainmhíniú faid, agus stádas athbhreithnithe. Tá lamháltais shoiléire seachas nóta ginearálta tuillte ag toisí a dhéanann difear do chur isteach PCB, feistiú caipíní, gléasta nó séalaithe.

Ba chóir go gclúdódh iniúchadh samplach toisí agus cóimeáil praiticiúil. Cuir isteach na PCBanna iarbhír, bealach na sreanga atá beartaithe, cuir na caipíní deiridh in oiriúint, agus seiceáil an fad iomlán le haghaidh bogha, casadh, scratching, éagsúlacht datha, bearnaí caipín, agus gluaiseacht cláir. Ansin oibrigh an córas LED agus tiománaí atá beartaithe faoi choinníollacha ionadaíocha chun teocht agus cuma optúil a mheas.

Ní mór modhanna tástála a chomhaontú sula ndéantar comparáid idir na torthaí. Maidir le dearadh IP65, sainaithin an mbaineann an tástáil le sampla cóimeáilte JE nó le do luminaire críochnaithe, lena n-áirítear d’iontráil cábla agus sreangú. Féadfaidh dearbhuithe, datasheets, nó tuarascálacha tástála a bheith i ndoiciméid ábhartha, ach ní mór a n-infhaighteacht agus a n-ábharthacht a dhearbhú maidir leis an roisín cruinn, an tsonraíocht alúmanaim, an dath, agus an chumraíocht táirgthe atá á cheannach.

Ba cheart déileáil le tacaíocht aighneachta UL nó ETL mar chomhordú doiciméad, ní mar éileamh ar dheimhniú i gcoitinne. Ní fhágann taifead ábhartha, comhad comhpháirte, nó dearbhú soláthraí an tithíocht fholamh - nó an lampa críochnaithe - Liostaithe UL nó Liostaithe ETL. Féadfaidh an comhlacht deimhniúcháin roghnaithe athbhreithniú a dhéanamh ar an tógáil deiridh, ar na comhpháirteanna leictreacha, ar an teocht, ar na spásanna, ar an sreangú, ar an imfhálú agus ar an úsáid bheartaithe.

Inis do JE cén bealach aighneachta agus na doiciméid a theastaíonn ó do chomhpháirtí saotharlainne nó deimhniúcháin. Is féidir le JE ansin a dheimhniú cad atá ar fáil do na hábhair agus don chumraíocht atá beartaithe. Má tá sainaitheantas, liostú, aicmiú inadhainteachta, uimhir comhaid, nó tuarascáil tástála éigeantach, faigh agus deimhnigh an fhianaise sin sula bhformheasfar an t-ordú. Ná tátal a bhaint as lógó, ábhar cineálach, nó tionscadal roimhe seo.

Ó Athbhreithniú Líníochta go Faomhadh Samplach agus Luachan Táirgeachta

Cuireann an tSín cumas easbhrúite domhain ar fáil, ach is beag a insíonn suíomh mhonarcha amháin duit faoi rialú líníochta, oiriúnacht comhpháirteanna nó in-atrialltacht. Déanann JE easbhrúiteáin alúmanaim agus plaisteacha le haghaidh soilsiú LED, lena n-áirítear cásanna feadáin, próifílí LED, feadáin PC, caipíní deiridh, agus cásanna trí-cruthúnas. Maidir leis an tionscadal seo, is é an fhianaise úsáideach ná próiseas líníochta sofhreagrach, sampla ionadaíoch, plean iniúchta sainithe, agus luachan a shoiléiríonn teorainn an tsoláthair.

Sreabhadh oibre saincheaptha: athbhreithniú líníochta, aiseolas DFM, roghnú múnla, fíorú sampla, agus rialú cáilíochta táirgeachta

Tosaigh leis an iarratas seachas iarratas scaoilte ar “thithíocht T8.” Seol na comhaid PCB, spriocfhad iomlán, rogha optúil, foirceannadh deiridh, sprioc isteach, comhéadan gléasta, agus doiciméid éigeantacha. Is féidir le JE na hionchuir sin a chur i gcomparáid le múnla poiblí atá ann cheana féin nó a chinneadh an bhfuil gá le múnla príobháideach agus easbhrúite saincheaptha.

Le linn athbhreithniú líníochta, réitigh imréiteach cláir, gabháil caipín deiridh, ródú sreinge, limistéir coinneála amach comhpháirteanna, dromchlaí séalaithe, agus criosanna cosmaideacha infheicthe. Ba cheart go n-aithneodh aiseolas DFM toisí atá deacair a choinneáil nó a iniúchadh agus aon athrú a théann i bhfeidhm ar uirlisí, cóimeáil nó costas. Is féidir le próifíl saincheaptha fíorfhadhb comhéadain a réiteach, ach cuireann sé faomhadh uirlisí leis freisin agus glasann sé an tionscadal chuig trasghearradh nua. Ná hordaigh uirlisiú príobháideach ach chun imeall PCB neamhchriticiúil a oiriúnú.

Ba cheart go léireodh an sampla an t-ábhar comhaontaithe, bailchríoch idirleata, trasghearradh alúmanaim, dearadh caipín deiridh, agus fad gar go leor chun na fíor-rioscaí a thástáil. Taifead aon imeacht a nglactar leis. Nuair a bheidh seiceálacha isteach tríthoiseach, cóimeála, optúla, teirmeacha agus infheidhmithe curtha ar aghaidh ag an sampla, reo an t-athbhreithniú líníochta a úsáidtear don luachan táirgeachta.

Ba cheart rialú cáilíochta táirgeachta a bheith ceangailte le ceanglais inbhraite: céannacht ábhartha, toisí criticiúla trasghearrtha, fad gearrtha, straightness nuair a shonraítear é, riocht dromchla, cuma idirleata, feistiú caipín deiridh, cur isteach PCB, agus cosaint pacáistithe. Maidir le tionóil séalaithe, sainigh conas a dhéantar feidhmíocht ionraidh a sheiceáil agus cén leibhéal samplála. Ba cheart go luafaí sa luachan freisin úinéireacht na huirlise i gcás inarb infheidhme, muirir shamplacha, cainníocht ordaithe, bonn ama tionscanta, modh pacála, agus téarmaí loingseoireachta seachas na pointí sin a fhágáil faoi thoimhdí ríomhphoist.

Seicliosta RFQ: fad, céimseata PCB, diffuser, sprioc IP, caipíní deiridh, lamháltais, cainníocht, pacáistiú, ceann scríbe, agus doiciméadú riachtanach

• Fad:Sonraigh an fad gearrtha agus an fad iomlán cóimeáilte a theastaíonn laistigh den raon 600-2400 mm atá ar fáil.
• Céimseata PCB:Ceangail leithead an chláir, tiús, imlíne, suíomh an chónascaire, coimeád amach na gcomhpháirteanna, agus treo ionsáite.
• diffuser:Roghnaigh PC soiléir nó frosted agus cuir síos ar an gcuma optúil a theastaíonn uait sa sampla a léiriú.
• Sprioc IP:Luaigh IP20 nó IP65, a dhéanann an tionól deiridh, agus a mbeidh an chumraíocht críochnaithe a thástáil.
• Teorainneacha deiridh:Sainmhínigh foirceannadh, bealach amach cábla, ceanglais maidir le cónascaire nó bioráin, coinneáil, séalaithe, agus faoiseamh brú.
• Lamháltais:Marcáil toisí ríthábhachtacha maidir le feistiú PCB, gabháil caipíní, gléasta, fad, agus páirteanna cúplála.
• Cainníocht:Tabhair fréamhshamhail, píolótach, agus cainníochtaí táirgeachta ionchais ionas gur féidir bealaí múnla poiblí agus múnlaí saincheaptha a chur i gcomparáid.
• Pacáistiú:Sainaithin riachtanais cosanta dromchla, teorainneacha cuachta, lipéadú, agus aon srianta láimhseála a bhaineann le fad.
• Ceann Scríbe:Cuir an tír seachadta, an chathair nó an calafort ar fáil, na téarmaí loingseoireachta is fearr leat, agus aon cheanglais doiciméad allmhairithe.
• Doiciméadúchán:Líníochtaí a liostú, tuarascálacha cigireachta, taifid ábhartha, dearbhuithe, fianaise tástála, agus doiciméid deimhniúcháin-aighneacht a theastaíonn le faomhadh.

Seol an pacáiste sin le do athbhreithniú líníochta chun plean samplach agus luachan táirgeachta a iarraidh le haghaidh anTithíocht feadán T8 LED dhá thaobh 26 mm.
